| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | BODA |
| Chứng nhận: | ISO9001:2015,ISO14001 |
| Số mô hình: | BD-10504 |
| Số lượng đặt hàng tối thiểu: | 50kg |
| Giá bán: | US$51.80/kg-$53.50/kg EX-WORK |
| chi tiết đóng gói: | 10kg mỗi chai hoặc 50kg mỗi thùng |
| Thời gian giao hàng: | 5-8 ngày làm việc |
| Điều khoản thanh toán: | T / T |
| Khả năng cung cấp: | 10-15 tấn mỗi tháng |
| màu sắc: | màu xám đen | Hình dạng: | Sherical |
|---|---|---|---|
| Hóa học: | WC 15Ni | Nhiệt độ phục vụ: | Tối đa 500 ℃ |
| ứng dụng: | Van bi trong môi trường oxy hóa Van cổng Thiết bị mỏ dầu Các bộ phận sử dụng trong điều kiện nước bi | Kích thước: | -53 + 20um -45 + 15um -45 + 11um -38 + 10um -30 + 10um -45 + 20um -45 + 5um -30 + 5um |
| Làm nổi bật: | Bột HVOF WC 15Ni,Sơn phủ chống mài mòn Bột HVOF,Bột phun nhiệt ISO14001 |
||
| Lớp | Ct% | Ni% | Fe% | O% |
| BD-10504 | 5,2-5,6 | 14-16 | ＜ 0,2 | ＜ 0,5 |
Đặc điểm kỹ thuật & Tính chất vật lý:
| Thông số kỹ thuật. | Loại hình | Kích thước um | Mật độ biểu kiến g / cm3 |
Lưu lượng dòng chảy s / 50g |
Đăng kí |
| BD-10504-1 |
WC-Ni 85/15 Kết tụ và thiêu kết |
53-20um | ＞ 4 | ＜ 18 | HVOF JP5000 JP8000 / DJ2600 DJ2700 / Jet Kote / Woka Jet / K2 |
| BD-10504-2 |
WC-Ni 85/15 Kết tụ và thiêu kết |
45-20um | ＞ 4 | ＜ 18 | HVAF |
| BD-10504-3 |
WC-Ni 885/15 Kết tụ và thiêu kết |
45-15um | ＞ 4 | ＜ 18 | APS |
| BD-10504-4 |
WC-Ni 85/15 Kết tụ và thiêu kết |
45-11um | ＞ 4 | ＜ 18 | |
| BD-10504-5 |
WC-Ni 85/15 Kết tụ và thiêu kết |
38-10um | ＞ 4 | ＜ 18 | |
| BD-10504-6 |
WC-Ni 85/15 Kết tụ và thiêu kết |
30-10um | ＞ 4 | ＜ 18 |
Giới thiệu :

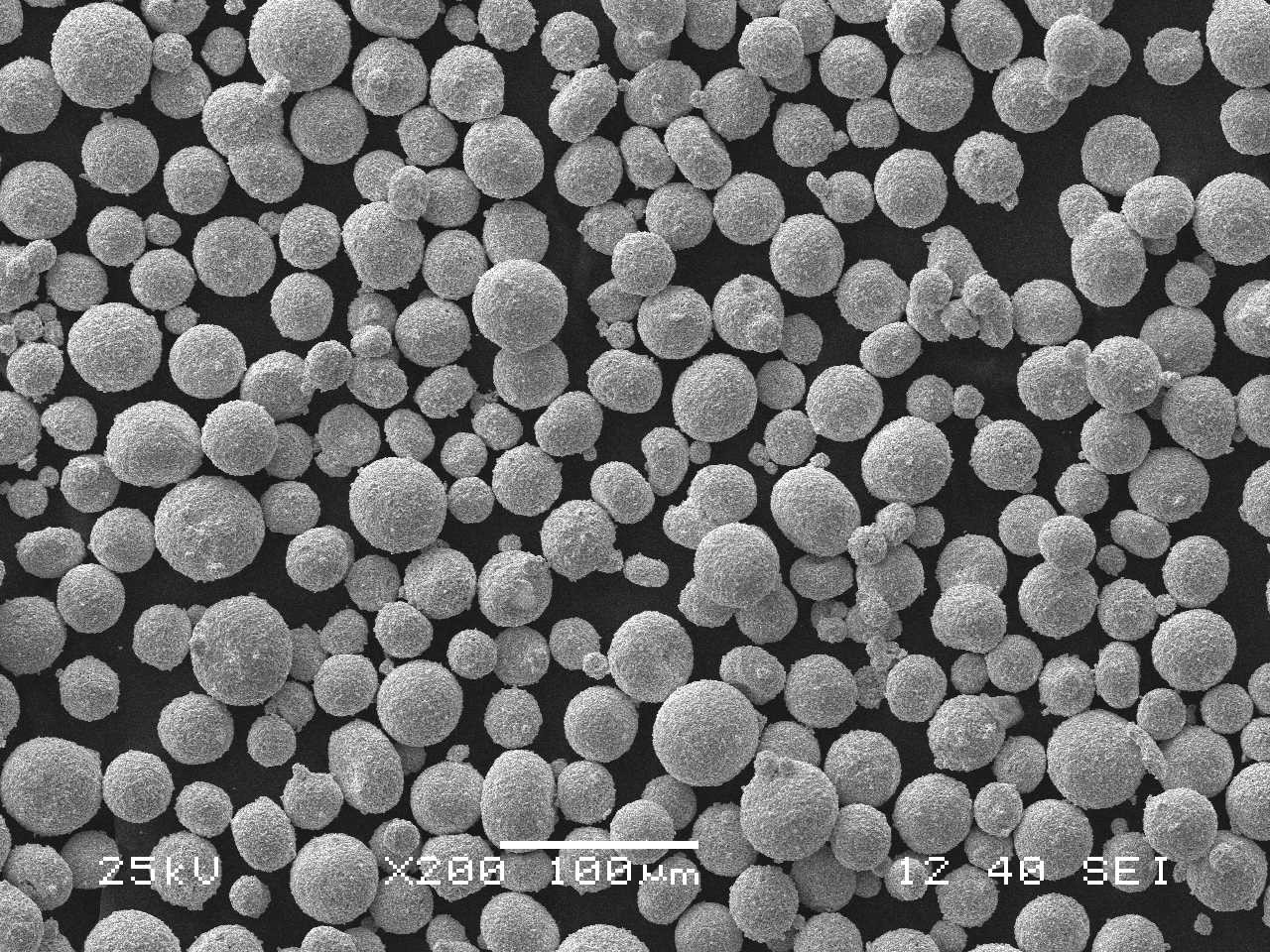

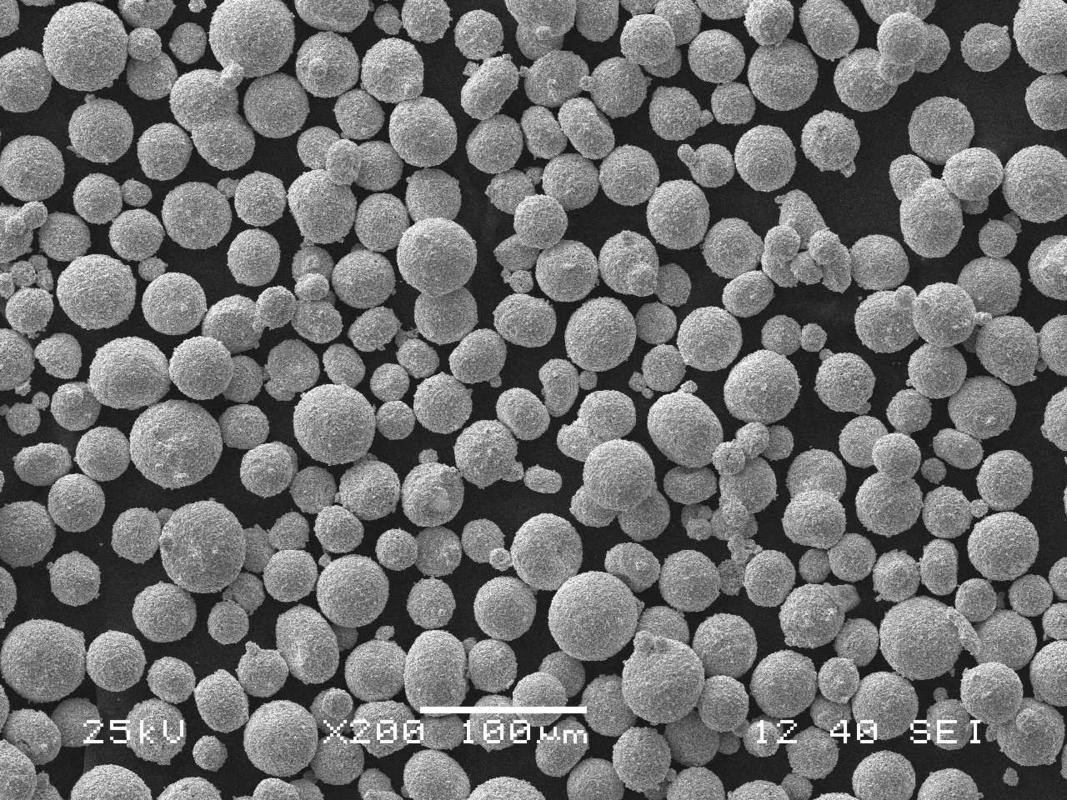

Sản phẩm BODA WC-15Ni là bột hình cầu, kết tụ và thiêu kết để phun nhiệt có chứa phân bố đồng đều 85% cacbua vonfram với các hạt cacbua cỡ trung bình ở dạng pha cứng và 15% niken là kim loại kết dính.
Sự phân bố kích thước hạt bột mịn hơn tạo ra các lớp phủ rất dai và dày đặc thường có thể được sử dụng trong “as-
tình trạng phun ”mà không có lớp hoàn thiện sau sơn. Lớp phủ được làm từ vật liệu cacbua vonfram chống lại sự cố
ting, mài mòn, mài mòn búa và trượt.Các sản phẩm dòng BODA WC-15Ni thường được sử dụng cho lớp phủ chống mài mòn trong môi trường khô.Việc sử dụng chúng ở nhiệt độ khí quyển
trên 500 ° C (930 ° F) không được khuyến nghị để ngăn chặn quá trình oxy hóa cacbua vonfram.Khả năng chống ăn mòn của WC-Ni nói chung tốt hơn so với lớp phủ WC-Co trong các môi trường tương tự, nhưng không tốt bằng lớp phủ WC-Co-Cr.Lớp phủ BODA WC-15Ni có độ cứng cao hơn so với lớp phủ của WC-17Ni, nhưng có độ dai thấp hơn.Họ có độ cứng thấp hơn-
khó nhưng độ dẻo dai tốt hơn các lớp phủ từ WC-10Ni.Sự vắng mặt của coban cho phép
Chất phủ BODA WC-15Ni được sử dụng trong môi trường phóng xạ.
Lớp phủ HVOF của những vật liệu này dày đặc, hiển thị tốt
độ bền liên kết và đồng nhất hơn các lớp phủ
được áp dụng bằng cách sử dụng phun hoặc đốt plasma trong khí quyển
bột phủ Thermospray ™.
